光纖激光切割機是利用光纖激光發生器作為光源的激光切割機。 光纖激光器是國際上新發展的一種新型光纖激光器輸出高能量密度的激光束，并聚集在工件表面上，使工件上被超細焦點光斑照射的區域瞬間熔化和氣化，通過數控機械系統移動光斑照射位置而實現自動切割，速度快，精度高。

      同體積龐大的氣體激光器和固體激光器相比具有明顯的優勢，已逐漸發展成為高精度激光加工、激光雷達系統、空間技術、激光醫學等領域中的重要候選者。

      光纖激光切割機它既可做平面切割,也可做斜角切割加工,且邊緣整齊、平滑,適用于金屬板等高精度的切割加工，同時加上機械臂可以進行三維切割代替原本進口的五軸激光。比起普通二氧化碳激光切割機更節省空間和氣體消耗量，光電轉化率高，是節能環保的新產品，也是世界上領先技術產品之一。

光纖激光切割機較CO2激光切割機的優勢：

1） 卓越的光束質量：聚焦光斑更小，切割線條更精細，工作效率更高，加工質量更好；

2） 極高的切割速度：是同等功率CO2激光切割機的2倍；

3） 極高的穩定性：采用世界頂級的進口光纖激光器，性能穩定，關鍵部件使用壽命可達10萬小時；

4） 極高的電光轉換效率：光纖激光切割機光電轉換效率達30%左右，是CO2激光切割機高3倍，節能環保；

5） 極低的使用成本：整機耗電量僅為同類CO2激光切割機的20-30%；

6） 極低的維護成本：無激光器工作氣體；光纖傳輸，無需反射鏡片；可節約大量維護成本；

7） 產品操作維護方便：光纖傳輸，無需調整光路；

8） 超強的柔性導光效果：體積小巧，結構緊湊，易于柔性加工要求。

      當然了，與二氧化碳激光切割機相比，光纖的切割范圍相對狹窄。因?yàn)椴ㄩL的原因，其只能切金屬材料，對非金屬不容易被其吸收，從而影響其切割范圍。

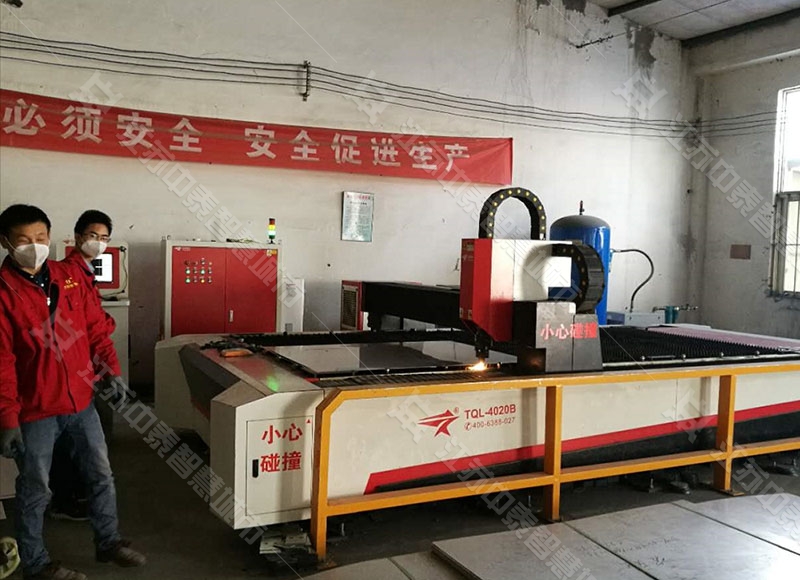

激光切割機實拍

與YAG激光切割機相比的優勢：

      1）切割速度：光纖激光切割機的速度是YAG的4-5倍，適用于大量加工與生產；

      2）使用成本：光纖激光切割機的使用成本比YAG固體激光切割更少；

      3）光電轉換效率：光纖激光切割機的光電轉換效率是YAG的10倍左右；

相應的光纖激光器的價格較高，所以光纖激光切割機價高比之YAG激光切割機要高出不少，但比二氧化碳激光切割機要低很多。但其性比價確實三者中最高的。

主要特點

      (1) 光纖激光器電－光轉化效率高，轉換效率達30%以上，小功率光纖激光器無需配冷水機，采用風冷，可大幅度節約工作時的耗電，節省運行成本，達到最高的生產效率；

      (2) 激光器運行時僅僅需要電能，不需要產生激光的額外氣體，具有最低的運行和維護費用；

      (3) 光纖激光器采用半導體模塊化和冗余設計，諧振腔內無光學鏡片，不需要啟動時間，具有免調節、免維護、高穩定性的優點，降低了配件成本和維護的時間，這是傳統激光器無法比擬的；

      (4) 光纖激光器的輸出波長為1.064微米，是CO2波長的1/10，輸出的光束質量好，功率密度高，非常有利于金屬材料的吸收，具有卓越的切割、焊接能力，從而使加工的費用最低；

      (5) 整機光路由光纖傳輸，不需要復雜的反射鏡等導光系統，光路簡單，結構穩定，外光路免維護；

      (6) 切割頭中含有保護鏡片，使聚焦鏡等貴重的易耗品消耗量極少；

      (7) 光通過光纖導出，使機械系統的設計變得非常簡單，非常容易與機器人或多維工作臺集成；

      (8) 激光器加上光閘后可以一器多機，通過光纖分光，分成多路多臺同時工作，易于擴展功能，升級方便、簡單；

      (9) 光纖激光器體積小，重量輕，工作位置可移動，占地面積小。

行業應用

      應用于鈑金加工、航空、航天、電子、電器、地鐵配件、汽車、糧食機械、紡織機械、工程機械、精密配件、輪船、冶金設備、電梯、家用電器、工藝禮品、工具加工、裝飾、廣告、金屬對外加工、廚具加工等各種制造加工行業。

加工材料

      不銹鋼、碳鋼、合金鋼、硅鋼、彈簧鋼、鋁、鋁合金、鍍鋅板、鍍鋁鋅板、酸洗板、銅、銀、金、鈦等金屬板材及管材切割。

加工優勢

      (1) 精度高，速度快，切縫窄，熱影響區最小，切割面光滑無毛刺；

      (2) 激光切割頭不會與材料表面相接觸，不劃傷工件；

      (3) 切縫最窄，熱影響區最小，工件局部變形極小，無機械變形；

      (4) 加工柔性好，可以加工任意圖形，亦可以切割管材及其他異型材；

      (5) 可以對鋼板、不銹鋼、鋁合金板、硬質合金等任何硬度的材質進行無變形切割。

切割優勢

      1、切割精度高：激光切割機定位精度 0.05mm， 重復定位精度 0.03 mm。

      2、激光切割機切縫窄：激光束聚焦成很小的光點，使焦點處達到很高的功率密度，材料很快加熱至氣化程度，蒸發形成孔洞。隨著光束與材料相對線性移動，使孔洞連續形成寬度很窄的切縫，切口寬度一般為 0.10-0.20mm。

      3、激光切割機切割面光滑：切割面無毛刺，切口表面粗糙度一般控制在 Ra6.5 以內。

      4、激光切割機速度快：切割速度可達 10m/min 最大定位速度可達30m/min 比線切割的速度快很多。

      5、激光切割機切割質量好：無接觸切割，切邊受熱影響很小，基本沒有工件熱變形，完全避免材料沖剪時形成的塌邊，切縫一般不需要二次加工。

      6、不損傷工件：激光切割頭不會與材料表面相接觸，保證不劃傷工件。

      7、不受工件形狀的影響：激光加工柔性好，可以加工任意圖形，可以切割管材及其它異型材。

      8、激光切割機可以對多種材料進行切割加工：如塑料、木材、 PVC 皮革、紡織品、有機玻璃等。

      9、節約模具投資：激光加工不需模具，沒有模具消耗，無須修理模具，節約更換模具時間，從而節省了加工費用，降低了生產成本，尤其適合大件產品的加工。

      10、節省材料：采用電腦編程，可以把不同形狀的產品進行裁剪，最大限度地提高材料的利用率。

      11、提高樣品出廠速度：產品圖紙形成后，馬上可以進行激光加工，最短的時間內得到新產品的實物。

      12、安全環保：激光加工廢料少，噪音低，清潔、安全、無污染，大大改善了工作環境。

光纖優勢

      光纖激光切割機是利用光纖激光發生器作為光源的激光切割機。

      光纖激光切割機較CO2激光切割機的優勢：

      1） 卓越的光束質量：聚焦光斑更小，切割線條更精細，工作效率更高，加工質量更

      2） 極高的切割速度：是同等功率CO2激光切割機的2倍；

      3） 極高的穩定性：采用世界頂級的進口光纖激光器，性能穩定.

      4） 極高的電光轉換效率高,節能環保；

      5） 極低的使用成本：整機耗電量比co2的低,節約了生產成本

      6） 極低的維護成本：無激光器工作氣體；光纖傳輸，無需反射鏡片；可節約大量維護成本；

      7） 產品操作維護方便：光纖傳輸，無需調整光路；

      8） 超強的柔性導光效果：體積小巧，結構緊湊，易于柔性加工要求。光纖激光切割機采用德國技術獨特設計，特別內腔，確保系統穩定運行，功率恒定持久。切割縫隙均勻一致，校光及維護保養便利。封閉式光路導光，確保鏡片潔凈和使用壽命。

      光纖激光切割機具有割機精度高，適用于精密配件的切割和各種工藝字、畫的精細切割，切割速度快，是線切割的100倍以上。熱影響區域面積小，性能穩定，保證持續生產，不易變形，切縫平整、美觀，無需后序處理等優點。 與數控沖床相比，光纖激光切割機能完成各種復雜結構的加工，只要能在電腦上畫出任何圖像，該機都能完成加工。不需要開模，只在電腦上將圖作出，產品馬上就可以出來，即能快速開發新產品，又能節約成本，復雜的工藝要求，數控沖床難以達到，光纖激光切割機都能做到。

      另外，光纖激光切割機所切割的表面非常光滑，數控沖床難以達到。 光纖激光切割機廣泛應用于廣告標牌制作、鈑金結構、高低壓電器柜制作、紡織機械零件、廚具、汽車、機械、電梯、電器零件、彈簧片、地鐵零件等行業。

光纖激光切割機單從價格上來看相比較一般的激光切割機稍微貴一點，但是從總體看，光纖激光切割機性價比最高。

使用保養

      光纖激光切割機該如何使用和保養？在使用光纖激光切割機對物件進行加工的時候，需要學習光纖激光切割機設備使用、維護技巧，才能更好的發揮設備的功效，最大程度的提高設備的工作效率。

光纖激光切割機該如何使用和保養方法：

      1）經常檢查鋼帶，一定保證拉緊。不然在運行中出了問題，有可能就會傷到人，嚴重還能導致人員死亡。鋼帶看似小東西，出了問題還是有點嚴重的。

      2）每六個月檢查軌道的直線度及機器的垂直度，發現不正常及時維護調試。沒有做這個的，有可能切割出來的效果就不怎么好，誤差會增加，影響切割質量。這個是重中之重，必須要做的。

      3）每周一次用真空吸塵器吸掉機器內的粉塵和污物，所有電器柜應關嚴防塵。

      4）各導軌應經常清理，排除粉塵等雜物，保證設備正常齒條要經常擦拭，加潤滑油，保證潤滑而無雜物。導軌要經常進行清理和上潤滑油，還有就是電機也要經常的進行清理和上潤滑油，機器在行進中就能更好的走位，更準確的切割，切割出來的產品質量就會提高。

      5）雙焦距激光切割頭是激光切割機上的易損物品，長期使用，導致激光切割頭損壞。 光纖激光切割機需要定期的進行檢查維修。如有變形或其他形態出現，這時候你就應該知道激光切割頭已經有點損壞了，要進行更換。不進行更換會影響切割質量，增加成本，有的產品可能還要進行二次加工，降低生產效率。激光切割頭要找華工法利萊生產的，進貨的時候要認真的檢查，以免到時候使用的時候出現問題。

定制光束

      光纖激光切割機當中的定制光束形狀基于一個原則，即：與使用單束圓形激光束的傳統激光切割相比，新的切割工藝采用了復雜的激光光束形狀。利用大功率單模光纖激光器獨特的聚焦特性，產生復雜的光束形狀，并使之有可能從整體激光能量中分出一部分，以便創建一個“匙孔”，用于激光焊接或激光切割應用中。其余的能量將分配到熔體；在此之前，主光束用來創建一個適當?shù)母哒羝麎毫Ψ植荚谌廴诓牧媳砻妗＿@使得它可以將局部壓力施加在切口流出的熔體上，這遠遠超過了在激光切割中常用的同軸氣體噴射的壓力。結果是，切口非常狹窄。新工藝極具潛力，在較大的切割速度范圍內不會產生毛邊，而且在狹窄的輪廓切割中也能進行高速切削，產生高質量的切口。

快速成型

      光纖激光切割機當中的快速成型技術就是直接根據CAD模型快速生產樣件或零件的技術總稱。它集成了CAD技術、數控技術、激光技術和材料技術等現代科技成果，是先進制造技術的重要組成部分。它能根據CAD模型（電子模型）自動、直接、快速、精確地將設計思想物化為具有一定功能的原型或直接制造零件，在不用模具和工具的條件下生成幾乎任意復雜的零部件，解決了從設計到制造的快速對接問題。因此，該技術可以對產品設計進行快速評價及修改，有效地縮短了產品的研發周期，降低了開發成本，滿足了當今競爭口益激烈的市場對新產品快速開發和快速制造的要求，提高了產品的市場競爭力和企業的綜合競爭能力。

冷水機

      作為光纖激光切割機配套冷卻設備，冷水機確保了光纖激光切割機在恒溫狀態下，正常運作。 光纖激光切割機專用冷水機屬于制冷型工業冷水機，具有恒溫與智能調溫兩種工作模式，溫控精確度達±0.3℃。配置豐富，含輸入輸出控制設備開關以及冷卻水流量、高低溫報警的先進功能，性能穩定耐用，在節能環保方面也尤為出色。

影響

      隨著鈑金加工工藝的飛速拓展，國內的加工工藝也是一日千里，和國外興盛國度之間的差距越來越小，許多知名外資企業紛紛將制造基地轉移到中國，同時光纖激光切割機也給鈑金加工帶來了許多反動性的理念。

      激光切割機是鈑金加工的一次工藝革命，是鈑金加工中的“加工中心”；激光切割機柔性化水平高，切割速度快，消費效率高，產品消費周期短，為客戶博得了普遍的市場。激光切割機無切削力，加工無變形；無刀具磨損，資料順應性好；不論是簡單還是復雜零件，都能夠用激光一次精細快速成形切割；其切縫窄，切割品質好、自動化水平高，操作簡單，勞動強度低，沒有污染；可完成切割自動排樣、套料，進步了資料應用率，消費本錢低，經濟效率好。該技術的有效生命期長，當前在國外超越2MM厚度的板材大都采納光纖激光切割機，許多國外的專家分析認為今后30-40年是激光加工技術拓展的黃金時期（是鈑金加工拓展的方向）。
