數控折彎機是利用所配備的模具（通用或專用模具）將冷態下的金屬板材折彎成各種幾何截面形狀的工件。它是為冷軋鈑金加工設計的板材成型機械，廣泛應用于汽車、飛機制造、輕工、造船、集裝箱、電梯、鐵道車輛等行業的板材折彎加工。

數控折彎機簡介

      折彎機是利用所配備的模具（通用或專用模具）將冷態下的金屬板材折彎成各種幾何截面形狀的工件，折彎機一般采用折彎機專用數控系統，折彎機的坐標軸已由單軸發展到12軸，可由數控系統自動實現滑塊運行深度控制、滑塊左右傾斜調節、后擋料器前后調節、左右調節、壓力噸位調節及滑塊趨近工作速度調節等等。可使折彎機方便地實現滑塊向下、點動、連續、保壓、返程和中途停止等動作，一次上料完成相同角度或不同角度的多彎頭折彎。

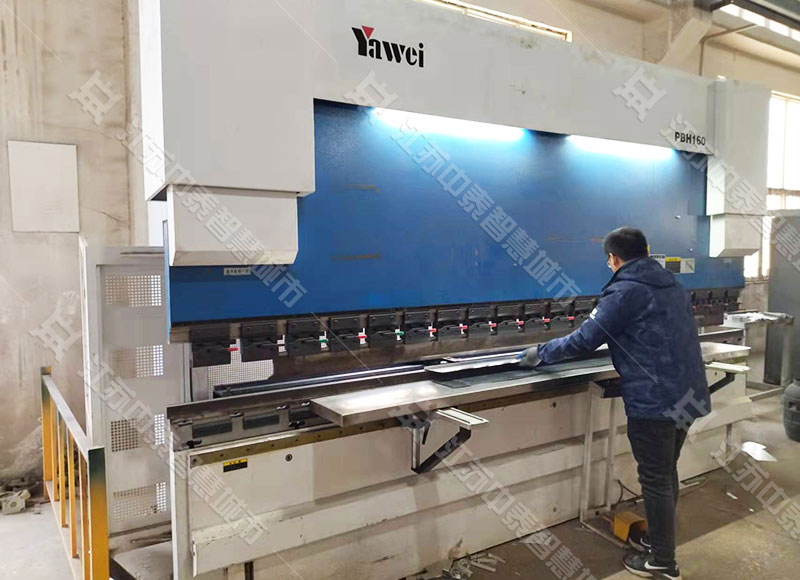

數控折彎機實拍

數控折彎機使用注意事項

1、嚴格遵守安全操作規程，按規定穿戴好勞動防護用品。

2、啟動前須認真檢查電機、開關、線路和接地是否正常和牢固，檢查設備各操縱部位、按鈕是滯在正確位置。

3、檢查上下模的重合度和堅固性；檢查各定位裝置是否符合被加工的要求。

4、在上滑板和各定位軸均未在原點的狀態時，運行回原點程序。

5、設備啟動后空運轉1—2分鐘，上滑板滿行程運動2—3次，如發現有不正常聲音或有故障時應立即停車，將故障排除，一切正常后方可工作。

6、工作時應由1人統一指揮，使操作人員與送料壓制人員密切配合，確保配合人員均在安全位置方可發出折彎信號。

7、板料折彎時必須壓實，以防在折彎時板料翹起傷人。

8、調板料壓模時必須切斷電源，停止運轉后進行。

9、在改變可變下模的開口時，不允許有任何料與下模接觸。

10、工作時，機床后部不允許站人。

11、嚴禁單獨在一端處壓折板料。

12、運轉時發現工件或模具不正，應停機校正，嚴禁運轉中用手校正以防傷手。

13、禁止折超厚的鐵板或淬過火的鋼板、高級合金鋼、方鋼和超過板料折彎機性能的板料，以免損壞機床。

14、經常檢查上、下模具的重合度；壓力表的指示是否符合規定。

15、發生異常立即停機，檢查原因并及時排除。

16、關機前，要在兩側油缸下方的下模上放置木塊將上滑板下降到木塊上。

17、先退出控制系統程序，后切斷電源。

工件

      第一個值得考慮的重要事項是您要生產的零件，要點是一臺能夠完成加工任務而工作臺最適用的機器。

仔細考慮材料牌號以及最大加工厚度和長度。如果大部分工作是厚度16 gauge、最大長度10英尺的低碳鋼，那么自由彎曲力不必大于50噸。不過，若是從事大量的有底凹模成形，也許應該考慮一臺160噸位的機床。假定最厚的材料是1/4英寸，10英尺自由彎曲需要165噸，而有底凹模彎曲（校正彎曲）至少需要600噸。如果大部分工件是5英尺或更短一些，噸數差不多減半，從而大大降低購置成本。零件長度對確定新機器的規格是相當重要的。

撓變

      在相同的載荷下，10英尺機工作臺和滑塊出現的撓變是5英尺機的4倍。這就是說，較短的機器需要較少的墊片調整，就能生產出合格的零件。減少墊片調整又縮短了準備時間。材料牌號也是一個關鍵因素。與低碳鋼相比，不銹鋼需要的載荷通常增加50%左右，而大多數牌號的軟鋁減少50%左右。您隨時可以從折彎機廠商那里得到機器的噸數表，該表顯示在不同厚度、不同材料下每英尺長度所需要的噸數估算。

零件的彎曲半徑

      采用自由彎曲時，彎曲半徑為凹模開口距的0.156倍。 在自由彎曲過程中，凹模開口距應是金屬材料厚度的8倍。例如，使用1/2英寸的開口距成形低碳鋼時，零件的彎曲半徑約0.078英寸。若彎曲半徑差不多小到材料厚度，須進行有底凹模成形。不過，有底凹模成形所需的壓力比自由彎曲大4倍左右。

      如果彎曲半徑小于材料厚度，須采用前端圓角半徑小于材料厚度的凸模，并求助于壓印彎曲法。這樣，就需要10倍于自由彎曲的壓力。

      就自由彎曲而言，凸模和凹模按85°或小于85°加工。采用這組模具時，注意凸模與凹模在沖程底端的空隙，以及足以補償回彈而使材料保持90°左右的過度彎曲。

      通常，自由彎曲模在新折彎機上產生的回彈角≤2°，彎曲半徑等于凹模開口距的0.156 倍。

      對于有底凹模彎曲，模具角度一般為86 ~ 90°。在行程的底端，凸凹模之間應有一個略大于材料厚度的間隙 。成形角度得以改善，因為有底凹模彎曲的噸數較大（約為自由彎曲的4倍），減小了彎曲半徑范圍內通常引起回彈的應力。

      壓印彎曲與有底凹模彎曲相同，只不過把凸模的前端加工成了需要的彎曲半徑，而且沖程底端的凸凹模間隙小于材料厚度。由于施加足夠的壓力（大約是自由彎曲的10倍）迫使凸模前端接觸材料，基本上避免了回彈。

      為了選擇最低的噸數規格，最好為大于材料厚度的彎曲半徑作打算，并盡可能地采用自由彎曲法。彎曲半徑較大時，常常不影響成件的質量及其今后的使用。

精度

      彎曲精度要求是一個需要慎重考慮的因素，正是這個因素，決定了您需要考慮一臺CNC折彎機還是手控折彎機。如果彎曲精度要求±1°而且不能變，您必須著眼于CNC機。

      CNC折彎機滑塊重復精度為±0.0004英寸，成形精確的角度須采用這樣的精度以及良好的模具。手控折彎機滑塊重復精度是±0.002英寸，而且在采用合適的模具的條件下一般都會產生±2~3°的偏差。除此之外，CNC折彎機為快速裝模作好準備，當你需要彎制許多小批量零件時，這是一個不容置疑的考慮理由。

模具

      即使您有滿架子的模具，勿以為這些模具適合于新買的機器。必須檢查每件模具的磨損，方法是測量凸模前端至臺肩的長度和凹模臺肩之間的長度。

對于常規模具，每英尺偏差應在±0.001英寸左右，而且總長度偏差不大于±0.005英寸。至于精磨模具，每英尺精度應該是±0.0004英寸，總精度不得大于±0.002 英寸。最好把精磨模具用于CNC 折彎機，常規模具用于手動折彎機。

彎曲件邊長

      假設沿著一張5×10英尺的低碳鋼板彎曲90°，折彎機大概必須額外施加7.5噸壓力把鋼板頂起來，而操作者必須為280磅重的直邊下落作好準備。制造該零件可能需要好幾個身強力壯的工人甚至一臺起重機，折彎機操作者經常需要彎制長邊零件，卻意識不到他們的工作有多么費勁。

      如今有一種托料裝置適合于從事這種工作的車間，這種裝置可以根據新老機器的需要加以改進，利用該裝置，成形長邊零件只需一人操作。

數控折彎機的操作方法

1、首先是接通電源，在控制面板上打開開關，再啟動油泵，這樣你就聽到油泵的轉動聲音了，但此時機器不執行動作。

2、行程調節，使用必須要注意調節行程，在折彎前一定要測試。它的上模下行至最底部時必須保證有一個板厚的間隙，否則會對模具機器造成損壞，行程的調節也是有電動快速調整。

3、折彎槽口選擇，一般要選擇板厚的8倍寬度的槽口。如折彎4mm的板料，需選擇32左右的槽口。

4、后擋料調整一般都有電動快速調整和手動微調，方法同剪板機。

5、踩下腳踏開關開始折彎，數控折彎機模具與剪板機不同，可以隨時松開，松開腳便停下，在踩繼續下行。

數控折彎機的組成

      滑塊部分：采用液壓傳動，滑塊部分由滑塊、油缸及機械擋塊微調結構組成。左右油缸固定在機架上，通過液壓使活塞（桿）帶動滑塊上下運動，機械擋塊由數控系統控制調節數值。

工作臺

      工作臺部分：由按鈕盒操縱，使電動機帶動擋料架前后移動，并由數控系統控制移動的距離，其最小讀數為0.01毫米（前后位置均有行程開關限位）。

同步系統

      同步系統：與普通折彎機不同，該機使用伺服閥與光柵尺等液壓裝置形成閉環回路，從而精確控制折彎機的各種動作。

擋料機構

      擋料機構：擋料采用電機傳動，通過鏈操帶動兩絲桿同步移動，數控系統控制擋料尺寸。

數控折彎機的精度

      CNC折彎機滑塊重復精度是±0.0004英寸，成形精確的角度須采用這樣的精度和良好的模具。手控折彎機滑塊重復精度為±0.002英寸，而且在采用合適的模具的條件下一般會產生±2~3°的偏差。此外，CNC折彎機為快速裝模作好準備，當您需要彎制許多小批量零件時，這是一個不容置疑的考慮理由。
